Подшипники с четырёхточечным контактом

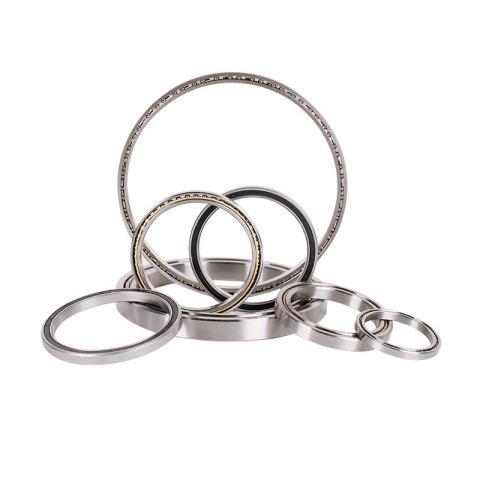

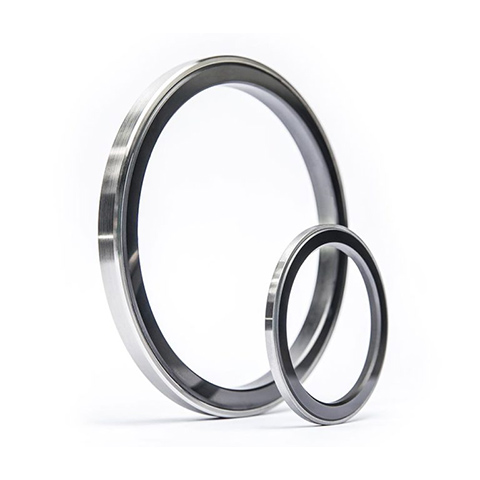

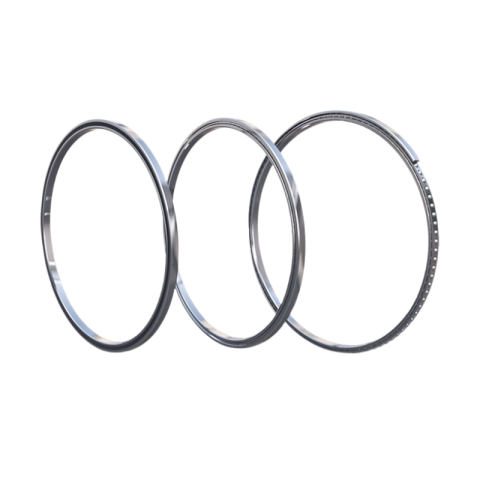

Подшипники с тонкими кольцами с четырехточечным контактом (тип Х) идеально подходят для моментных нагрузок и реверсивных осевых нагрузок. Но они не являются идеальным решением для радиальных нагрузок или комбинированных радиальных и осевых нагрузок.
Подшипники с тонкими кольцами разработаны для экономии веса, уменьшения занимаемого пространства, снижения трения, повышения гибкости конструкции и обеспечения высокой точности вращения. Это – прецизионные подшипники.
Компания LTZC выпускает эти подшипники как в дюймовой, так и в метрической сериях.
Внутренний диаметр (дюймовый): от 3/4 до 40 дюймов.
Сечение: от 3/16 × 3/16 дюйма до 1 × 1 дюйма.
Внутренний диаметр (метрический): 20 ≤ d ≤ 360 мм.
Сечение: от 8 × 8 до 20 × 20 мм.
Материал: Подшипниковые кольца и элементы качения из стали GCr15 или нержавеющей стали 9Cr18.
Класс точности: P0, P6, P5 и P4.
Срок поставки: 15 – 20 дней (за исключением индивидуальных заказов).

Свяжитесь с нами

Описание
Технические характеристики

Подшипники с четырёхточечным контактом с тонкими кольцами в основном используются для восприятия радиальных нагрузок, но при увеличении радиального зазора они обладают определенной степенью углового контакта и могут выдерживать комбинированные радиальные и осевые нагрузки. По сравнению с другими типами подшипников того же размера, этот тип подшипника имеет малый коэффициент трения и высокую предельную скорость. Но он не устойчив к ударам и не подходит для восприятия больших нагрузок. Выпускаемые диаметры: от 0,5 мм до 50,8 мм Особенности четырехточечного подшипника:

Толщина стенок внутреннего и наружного колец значительно меньше, чем у обычных четырехточечных подшипников, что значительно уменьшает радиальные размеры и вес, что в свою очередь позволяет использовать их в миниатюрном оборудовании.
Однорядная конструкция со стальными шариками способна одновременно выдерживать радиальные нагрузки, двунаправленные осевые нагрузки и опрокидывающие моменты, отличаясь компактной структурой и равномерным распределением нагрузки.
Высокоточная обработка дорожек качения и шариков обеспечивает точность вращения (низкое биение), а регулируемый зазор делает его подходящим для прецизионных вращающихся механизмов (таких как радары и оптические приборы).
Точечный контакт снижает сопротивление трению, выделяя меньше тепла при высокоскоростной работе, что подходит для высокоскоростных условий эксплуатации (таких как серводвигатели и прецизионные трансмиссионные системы).
Тонкостенная конструкция уменьшает общий объем примерно на 30–50% (по сравнению с обычными подшипниками) и снижает вес, отвечая требованиям к легкости в аэрокосмической, робототехнической и других областях.

Подшипники LTZC с тонкими кольцами отвечают самым высоким требованиям заказчиков. Эти подшипники выпускаются четырёх классов точности: P0, P6, P5 и P4. Сертификация системы качества ISO9001 пройдена в 2003 году.

Серия KAA
Тип	Размеры				Основные допустимые нагрузки				Вес
	дюйм/мм				Радиальное усилие		Опрокидывающий момент
	d	D	L1	L2	Cor	Cr	Coa	Ca	кг
KAA010X	1	1.375	1.142	1.236	1290	670	3250	1650	0.012
	25.4	34.925	29	31.4
KAA015X	1.5	1.875	1.642	1.736	1780	800	4450	2050	0.018
	38.1	47.625	41.7	44.1
Серия КА
Тип	Размеры				Основные допустимые нагрузки				Вес
	дюйм/мм				Радиальное усилие		Опрокидывающий момент
	d	D	L1	L2	Cor	Cr	Coa	Ca	кг
KA020X	2	2.5	2.816	2.314	1650	1420	7600	3510	0.048
	50.8	63.5	55.5	58.8
KA025X	2.5	3	2.686	2.814	690	1600	9290	4050	0.059
	63.5	76.2	68.2	71.5
KA030X	3	3.5	3.186	3.314	4400	1820	10980	4490	0.068
	76.2	88.9	80.9	84.2
KA035X	3.5	4	3.686	3.814	5070	2000	12670	4930	0.082
	88.9	101.6	93.6	96.9
KA040X	4	4.5	4.186	4.314	5730	2130	14310	5380	0.09
	101.6	114.3	106.3	109.6
KA042X	4.25	4.75	4.436	4.564	6090	2220	15160	5600	0.095
	107.95	120.65	112.7	115.9
KA045X	4.5	5	4.686	4.814	6400	2310	16000	5820	0.1
	114.3	127	119	122.3
KA047X	4.75	5.25	4.936	5.064	6760	2400	16850	6000	0.104
	120.65	133.35	125.4	128.6
KA050X	5	5.5	5.186	5.314	7070	2490	17690	6220	0.109
	127	139.7	131.7	135
KA055X	5.5	6	5.686	5.814	7780	2620	19380	6580	0.118
	127	139.7	131.7	135
KA060X	6	6.5	6.186	6.314	8450	2800	21070	6980	0.13
	152.4	165.1	157.1	160.4
KA065X	6.5	7	6.686	6.814	9110	2930	22760	7330	0.14
	165.1	177.8	169.8	173.1
KA070X	7	7.5	7.186	7.314	9780	3070	24450	7690	0.15
	177.8	190.5	182.5	185.8
KA075X	7.5	8	7.686	7.814	10450	3200	26140	8050	0.16
	190.5	203.2	195.2	198.5
KA080X	8	8.5	8.186	8.314	11110	3330	27830	8400	0.172
	203.2	215.9	207.9	211.2
KA090X	9	9.5	9.186	9.314	12490	3600	31200	9070	0.2
	228.6	241.3	233.3	236.6
KA100X	10	10.5	10.186	10.314	13820	3870	34580	9690	0.227
	254	266.7	258.7	262
KA110X	11	11.5	11.186	11.314	15160	4130	37960	10310	0.236
	279.4	292.1	284.1	287.4
KA120X	12	12.5	12.186	12.314	16540	4360	41340	10890	0.254
	304.8	317.5	309.5	312.8
Серия KB
Тип	Размеры				Основные допустимые нагрузки				Вес
	дюйм/мм				Радиальное усилие		Опрокидывающий момент
	d	D	L1	L2	Cor	Cr	Coa	Ca	кг
KB020X	2	2.625	2.231	2.393	4130	2000	10400	5020	0.073
	50.8	66.675	56.7	60.8
KB025X	2.5	3.125	2.731	2.893	5070	2310	12620	5730	0.091
	63.5	79.375	69.4	73.5
KB030X	3	3.625	3.231	3.393	5960	2580	14890	6400	0.109
	76.2	92.075	82.1	86.2
KB035X	3.5	4.125	3.731	3.893	6850	2800	17160	7070	0.125
	88.9	104.775	94.8	98.9
KB040X	4	4.625	4.432	4.393	7780	3070	19430	7650	0.14
	101.6	117.475	107.5	111.6
KB042X	4.2	4.875	4.481	4.643	8130	3160	20310	7910	0.147
	107.95	123.825	113.8	117.9
KB045X	4.5	5.125	4.731	4.893	8670	3290	21690	8220	0.16
	114.3	130.175	120.2	124.3
KB047X	4.75	5.375	4.981	5.143	9020	3380	22580	8450	0.163
	120.65	136.525	126.6	130.6
KB050X	5	5.625	5.231	5.393	9560	3510	23910	8800	0.172
	127	142.875	132.9	137
KB055X	5.5	6.125	5.731	5.893	10490	3730	26180	9340	0.186
	139.7	155.575	145.6	149.7
KB060X	6	6.625	6.231	6.393	11380	3960	28450	9870	0.205
	152.4	168.275	158.3	162.4
KB065X	6.5	7.125	6.731	6.893	12270	4130	30720	10400	0.216
	165.1	180.975	171	175.1
KB070X	7	7.625	7.231	7.393	13200	4360	32980	10890	0.232
	177.8	193.675	183.7	187.8
KB075X	7.5	8.125	7.731	7.893	14090	4530	35200	11380	0.25
	190.5	206.375	196.4	200.5
KB080X	8	8.625	8.231	8.393	14980	4670	37470	11870	0.262
	203.2	219.075	209.1	213.2
KB090X	9	9.625	9.231	9.393	16800	5110	42000	12800	0.3
	228.6	244.475	234.5	238.6
KB100X	10	10.625	10.231	10.393	18620	5470	46500	13690	0.331
	254	269.875	259.9	264
KB110X	11	11.625	11.231	11.393	20400	5820	51030	14580	0.36
	279.4	295.275	285.3	289.4
KB120X	12	12.625	12.231	12.393	22230	6180	55560	15420	0.39
	304.8	320.675	310.7	314.8
KB140X	14	14.625	14.231	14.393	25830	6800	64590	17070	0.476
	355.6	371.475	361.5	365.6
KB160X	16	16.625	16.231	16.393	29430	7420	73610	18630	0.544
	406.4	422.275	412.3	416.4
KB180X	18	18.625	18.231	18.393	33070	8050	82630	20090	0.612
	457.2	473.075	463.1	467.2
KB200X	20	20.625	20.231	20.393	36670	8620	91660	21560	0.68
	508	523.875	513.9	518
Серия KC
Тип	Размеры				Основные допустимые нагрузки				Вес
	дюйм/мм				Радиальное усилие		Опрокидывающий момент
	d	D	L1	L2	Cor	Cr	Coa	Ca	кг
KC040X	4	4.75	4.432	4.393	9340	3910	23380	9820	0.204
	101.6	120.65	107.5	111.6
KC042X	4.2	5	4.481	4.643	9870	4090	24710	10180	0.213
	107.95	127	113.8	117.9
KC045X	4.5	5.25	4.731	4.893	10400	4220	26050	10580	0.225
	114.3	133.35	120.2	124.3
KC047X	4.75	5.5	4.981	5.143	10940	4360	27380	10940	0.235
	120.65	139.7	126.6	130.6
KC050X	5	5.75	5.231	5.393	11510	4490	28720	11290	0.263
	127	146.05	132.9	137
KC055X	5.5	6.25	5.731	5.893	12580	4800	31380	11960	0.268
	139.7	158.75	145.6	149.7
KC060X	6	6.75	6.231	6.393	13650	5070	34050	12620	0.295
	152.4	171.45	158.3	162.4
KC065X	6.5	7.25	6.731	6.893	14710	5330	36760	13290	0.312
	165.1	184.15	171	175.1
KC070X	7	7.75	7.231	7.393	15780	5560	39430	13910	0.34
	177.8	196.85	183.7	187.8
KC075X	7.5	8.25	7.731	7.893	16850	5820	42090	14540	0.36
	190.5	209.55	196.4	200.5
KC080X	8	8.75	8.231	8.393	17910	6050	44760	15160	0.387
	203.2	222.25	209.1	213.2
KC090X	9	9.75	9.231	9.393	20050	6530	50100	16310	0.45
	228.6	247.65	234.5	238.6
KC100X	10	10.75	10.231	10.393	22180	6980	55430	17470	0.481
	254	273.05	259.9	264
KC110X	11	11.75	11.231	11.393	24310	7420	60810	18580	0.526
	279.4	298.45	285.3	289.4
KC120X	12	12.75	12.231	12.393	26450	7870	66140	19650	0.567
	304.8	323.85	310.7	314.8
KC140X	14	14.75	14.231	14.393	30720	8670	76810	21740	0.689
	355.6	374.65	361.5	365.6
KC160X	16	16.75	16.231	16.393	35030	9470	87520	23690	0.785
	406.4	425.45	412.3	416.4
KC180X	18	18.75	18.231	18.393	39290	10220	98190	25600	0.88
	457.2	476.25	463.1	467.2
KC200X	20	20.75	20.231	20.393	43560	10980	108900	27430	0.98
	508	527.05	515	520
Серия KD
Тип	Размеры				Основные допустимые нагрузки				Вес
	дюйм/мм				Радиальное усилие		Опрокидывающий момент
	d	D	L1	L2	Cor	Cr	Coa	Ca	кг
KD040X	4	5	4.37	4.63	13690	6270	34230	15650	0.366
	101.6	127	111	117.6
KD042X	4.25	5.25	4.62	4.88	14180	6400	35470	16000	0.386
	107.95	133.35	117.3	124
KD045X	4.5	5.5	4.87	5.13	15200	6710	38010	16760	0.405
	114.3	139.7	123.7	130.3
KD047X	4.75	5.75	5.12	5.38	15690	6850	39290	17160	0.426
	120.65	146.05	130	136.7
KD050X	5	6	5.37	5.63	16710	7160	41830	17870	0.454
	127	152.4	136.4	143
KD055X	5.5	6.5	5.87	6.13	18230	7560	45610	18940	0.485
	139.7	165.1	149.1	155.7
KD060X	6	7	6.37	6.63	19780	8000	49430	19960	0.526
	152.4	177.8	161.8	168.4
KD065X	6.5	7.5	6.87	7.13	21290	8400	53210	20980	0.566
	165.1	190.5	174.5	181.1
KD070X	7	8	7.37	7.63	22800	8800	57020	21960	0.606
	177.8	203.2	187.2	193.8
KD075X	7.5	8.5	7.87	8.13	24310	9160	60810	22940	0.65
	190.5	215.9	199.9	206.5
KD080X	8	9	8.37	8.63	25830	9560	64630	23870	0.694
	203.2	228.6	212.6	219.2
KD090X	9	10	9.37	9.63	28890	10310	72230	25740	0.78
	228.6	254	238	244.6
KD100X	10	11	10.37	10.63	31920	10980	79830	27520	0.853
	254	279.4	263.4	270
KD110X	11	12	11.37	11.63	34980	11690	87430	29200	0.934
	279.4	304.8	288.8	295.4
KD120X	12	13	12.37	12.63	38010	12360	95030	30890	1.02
	304.8	330.2	314.2	320.8
KD140X	14	15	14.37	14.63	44090	13650	110240	34090	1.24
	355.6	381	365	371.6
KD160X	16	17	16.37	16.63	50180	14890	125440	37160	1.41
	457.2	482.6	466.6	473.2
KD180X	18	19	18.37	18.63	56230	16050	140640	40140	1.58
	457.2	482.6	466.6	473.2
KD200X	20	21	20.37	20.63	62320	17200	155840	42980	1.75
	508	533.4	517.4	524
Серия KF
Тип	Размеры				Основные допустимые нагрузки				Вес
	дюйм/мм				Радиальное усилие		Опрокидывающий момент
	d	D	L1	L2	Cor	Cr	Coa	Ca	кг
KF040X	4	5.5	4.555	4.945	23830	12140	59560	30360	0.875
	101.6	139.7	115.7	125.6
KF042X	4.25	5.75	4.805	5.195	25070	12580	62720	31430	0.93
	107.95	146.05	122	132
KF045X	4.5	6	5.055	5.445	26360	12980	65830	32450	0.975
	114.3	152.4	128.4	138.3
KF047X	4.75	6.25	5.305	5.695	27600	13380	68990	33470	1.04
	120.65	158.75	134.7	144.7
KF050X	5	6.5	5.555	5.945	28850	13780	72100	34490	1.09
	127	165.1	141.1	151
KF055X	5.5	7	6.055	6.445	31340	14580	78370	36450	1.18
	139.7	177.8	153.8	163.7
KF060X	6	7.5	6.555	6.945	33870	15340	84680	38360	1.24
	152.4	190.5	166.5	176.4
KF065X	6.5	8	7.055	7.445	36360	16090	909050	40230	1.35
	165.1	203.2	179.2	189.1
KF070X	7	8.5	7.555	7.945	38890	16850	97210	42050	1.45
	177.8	215.9	191.9	201.8
KF075X	7.5	9	8.055	8.445	41380	17560	103480	43870	1.56
	190.5	228.6	204.6	214.5
KF080X	8	9.5	8.555	8.945	43920	18230	109750	456010	1.66
	203.2	241.3	217.3	227.2
KF090X	9	10.5	9.555	9.945	48900	19600	122280	49030	1.81
	228.6	366.7	242.7	252.6
KF100X	10	11.5	10.555	10.945	53920	20940	134820	52320	2.02
	254	292.1	268.1	278
KF110X	11	12.5	11.555	11.945	58940	22230	147350	55520	2.18
	279.4	317.5	293.5	303.4
KF120X	12	13.5	12.555	12.945	64960	23470	159890	58630	2.38
	304.8	342.9	318.9	328.8
KF140X	14	15.5	14.555	14.945	74010	25830	185000	64590	2.72
	355.6	393.7	369.7	379.6
KF160X	16	17.5	16.555	16.945	84010	28140	210070	70320	3.22
	406.4	444.5	420.5	430.4
KF180X	18	19.5	18.555	18.945	94060	30320	235140	75830	3.58
	457.2	495.3	471.3	481.2
KF200X	20	21.5	20.555	20.945	104100	32450	260260	81120	4.04
	508	546.1	522.1	532
Серия KG
Тип	Размеры				Основные допустимые нагрузки				Вес
	дюйм/мм				Радиальное усилие		Опрокидывающий момент
	d	D	L1	L2	Cor	Cr	Coa	Ca	кт
KG040X	4	6	4.742	5.258	36490	200000	91210	50050	1.65
	101.6	152.4	120.4	133.6
KG042X	4.25	6.25	4.992	5.508	36490	20000	91210	50050	1.75
	107.95	158.75	126.8	139.9
KG045X	4.5	6.5	5.242	5.758	38940	20890	97300	52230	1.81
	114.3	165.1	133.1	146.3
KG047X	4.75	6.75	5.492	6.008	41340	21740	103390	54360	1.91
	120.65	171.45	139.5	152.6
KG050X	5	7	5.742	6.258	43780	22580	109440	56500	2.02
	127	177.8	145.8	159
KG055X	5.5	7.5	6.242	6.758	46230	23430	115530	58590	2.17
	139.7	190.5	158.5	171.7
KG060X	6	8	6.742	7.258	51070	25030	127710	62630	2.31
	152.4	203.2	171.2	184.4
KG065X	6.5	8.5	7.242	7.758	53520	25830	133800	64590	2.47
	165.1	215.9	183.9	197.1
KG070X	7	9	7.742	8.258	58360	27380	145930	68450	2.67
	177.8	228.6	196.6	209.8
KG075X	7.5	9.5	8.242	8.758	60810	28140	152020	70320	2.83
	190.5	241.3	209.3	222.5
KG080X	8	10	8.742	9.258	65650	29600	164200	74010	3
	230.2	254	222	235.2
KG090X	9	11	9.742	10.258	72990	31780	182420	79430	3.3
	228.6	254	222	235.2
KG100X	10	12	10.742	11.258	80230	33870	200650	84630	3.65
	254	304.8	272.8	286
KG110X	11	13	11.742	12.258	87570	35870	218920	89700	3.96
	279.4	330.2	298.2	311.4
KG120X	12	14	12.742	13.258	94860	37830	237140	94590	4.32
	304.8	355.6	323.6	336.8
KG140X	14	16	14.742	15.258	109440	41610	273630	104060	4.96
	355.6	406.4	374.4	387.6
KG160X	16	18	16.742	17.258	124060	45250	310130	113130	5.65
	406.4	457.2	425.2	438.4
KG180X	18	20	18.742	19.258	138640	48720	346620	121840	6.28
	457.2	508	476	489.2
KG200X	20	22	20.742	21.258	153220	52100	383070	130240	7.53
	508	558.8	526.8	540
