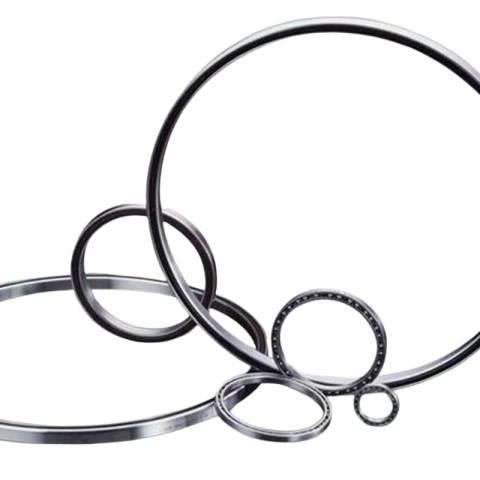

Радиально-упорные шариковые подшипники.

Радиально-упорные шариковые подшипники (тип А) выдерживают высокие осевые нагрузки, а также радиальные и комбинированные нагрузки для сложных условий эксплуатации. Их отличает низкое трение, высокая жесткость, высокая точность хода. Часто такие подшипники используются в паре. Подшипники с тонкими кольцами разработаны для экономии веса, уменьшения занимаемого пространства, снижения трения, повышения гибкости конструкции и обеспечения высокой точности вращения. Это – прецизионные подшипники. Компания LTZC выпускает эти подшипники как в дюймовой, так и в метрической сериях.
Внутренний диаметр (дюймовый): от 3/4 до 40 дюймов.
Сечение: от 3/16 × 3/16 дюйма до 1 × 1 дюйма.
Внутренний диаметр (метрический): 20 ≤ d ≤ 360 мм.
Сечение: от 8 × 8 до 20 × 20 мм.
Материал: Подшипниковые кольца и элементы качения из стали GCr15 или нержавеющей стали 9Cr18.
Класс точности: P0, P6, P5 и P4.
Срок поставки: 15 – 20 дней (за исключением индивидуальных заказов).

Свяжитесь с нами

Описание
Технические характеристики

Радиально-упорные шарикоподшипники с тонкими кольцами отличаются малым весом, высокой твердостью, малой площадью поперечного сечения и высокой грузоподъемностью. Для обеспечения низкого момента трения, высокой жесткости и хорошей точности вращения используются стальные шарики малого диаметра. Использование полых валов обеспечивает малый вес и технологическое пространство.
Мы предлагаем радиально-упорные подшипники открытого и закрытого типа.
Использование таких подшипников позволяет снизить вибрацию, уменьшить шумность и обеспечить высокую точность работы оборудования.
Их отличает низкий коэффициент трения, высокая износостойкость и длительный срок службы.
Разнообразие продукции значительно расширяет область их применения:

аэрокосмическая отрасль;
медицинское оборудование;
робототехника;
астрономические приборы;
высокоточные станки.

Серия KAA
Тип	Размеры					Основные допустимые нагрузки				Вес
	дюйм/мм					Радиальная		Осевая
	d	D	L1	L2	L3	Cor	Cr	Coa	Ca	кг
KAA010A	1	1.375	1.142	1.236	1.274	1510	670	4310	2000	0.011
	25.4	34.925	29	31.4	32.4
KAA015A	1.5	1.875	1.642	1.736	1.774	2130	890	6130	3250	0.017
	38.1	47.625	41.7	44.1	45.1
Серия KA
Тип	Размеры					Основные допустимые нагрузки				Вес
	дюйм/мм					Радиальная		Осевая
	d	D	L1	L2	L3	Cor	Cr	Coa	Ca	кг
KA020A	2	2.5	2.186	2.314	2.369	3510	1470	10140	4270	0.045
	50.8	63.5	55.5	58.8	60.2
KA025A	2.5	3	2.686	2.814	2.869	4270	1690	12360	4890	0.054
	63.5	76.2	68.2	71.5	72.9
KA030A	3	3.5	3.186	3.314	3.367	5070	1910	14620	5470	0.064
	76.2	88.9	80.9	84.2	85.6
KA035A	3.5	4	3.386	3.814	3.867	5830	2090	16850	6000	0.077
	88.9	101.6	93.6	96.9	98.2
KA040A	4	4.5	4.186	4.314	4.367	6630	2270	19110	6530	0.086
	101.6	114.3	106.3	109.6	110.9
KA042A	4.25	4.75	4.436	4.564	4.615	7020	2360	20230	6800	0.091
	107.95	120.65	112.7	115.9	117.2
KA045A	4.5	5	4.686	4.814	4.865	7380	2450	21380	7020	0.095
	114.3	127	119	122.3	123.6
KA047A	4.75	5.25	4.936	5.064	5.115	7780	2530	22490	7290	0.1
	120.65	133.35	125.4	128.6	129.9
KA050A	5	5.5	5.186	5.314	5.365	8180	2620	23600	7510	0.104
	127	139.7	131.7	135	136.3
KA055A	5.5	6	5.686	5.814	5.863	8980	2760	25870	8000	0.113
	139.7	152.4	144.4	147.7	148.9
KA060A	6	6.5	6.186	6.314	6.363	9740	2930	28090	8450	0.127
	152.4	165.1	157.1	160.4	161.6
KA065A	6.5	7	6.686	6.814	6.861	10540	3070	30360	8890	0.136
	165.1	177.8	169.8	173.1	172.3
KA070A	7	7.5	7.186	7.314	7.361	11290	3250	32630	9340	0.145
	177.8	190.5	182.5	185.8	187
KA075A	7.5	8	7.686	7.814	7.861	12090	3380	34850	9740	0.154
	190.5	203.2	195.2	198.5	199.7
KA080A	8	8.5	8.186	8.314	8.359	12850	3510	37120	10140	0.163
	203.2	215.9	207.9	211.2	212.3
KA090A	9	9.5	9.186	9.314	9.357	14400	3780	41610	10980	0.186
	228.6	241.3	233.3	236.6	237.7
KA100A	10	10.5	10.186	10.314	10.355	15960	4050	46100	11740	0.204
	254	266.7	258.7	262	263
KA110A	11	11.5	11.186	11.314	11.353	17510	4310	50580	12490	0.227
	279.4	292.1	284.1	287.4	288.4
KA120A	12	12.5	12.186	12.314	12.349	19070	4580	55070	55070	0.245
	304.8	317.5	309.5	312.8	313.7
Серия KB
Тип	Размеры					Основные допустимые нагрузки				Вес
	дюйм/мм					Радиальная		Осевая
	d	D	L1	L2	L3	Cor	Cr	Coa	Ca	кг
KB020A	2	2.625	2.231	2.393	2.464	4850	2130	14000	6130	0.068
	50.8	66.675	56.7	60.8	62.6
KB025A	2.5	3.125	2.731	2.893	2.964	5960	2450	17160	7070	0.086
	63.5	79.375	69.4	73.5	75.3
KB030A	3	3.625	3.231	3.393	3.462	6890	2710	19870	7780	0.1
	76.2	92.075	82.1	86.2	87.9
KB035A	3.5	4.125	3.731	3.893	3.962	7960	2980	23030	8580	0.122
	88.9	104.775	94.8	98.9	100.6
KB040A	4	4.625	4.432	4.393	4.46	9070	3250	26180	9340	0.136
	101.6	117.475	107.5	111.6	113.3
KB042A	4.2	4.875	4.481	4.643	4.71	9560	3330	27560	9650	0.141
	107.95	123.825	113.8	119.6	119.6
KB045A	4.5	5.125	4.731	4.893	4.96	10000	3470	28890	9960	0.154
	114.3	130.175	120.2	124.3	126
KB047A	4.75	5.375	4.981	5.143	5.21	10620	3600	30720	10400	0.159
	120.65	136.525	126.6	130.6	132.2
KB050A	5	5.625	5.231	5.393	5.46	11110	3690	32050	10710	0.168
	127	142.875	132.9	137	138.7
KB055A	5.5	6.125	5.731	5.893	5.958	12180	3960	35200	11380	0.181
	139.7	155.575	145.6	149.7	151.3
KB060A	6	6.625	6.231	6.393	6.458	13290	4180	38360	12050	0.2
	152.4	168.275	158.3	162.4	164
KB065A	6.5	7.125	6.731	6.893	6.958	14220	4360	41070	12620	0.213
	165.1	180.975	171	175.1	176.7
KB070A	7	7.625	7.231	7.393	7.456	15340	4580	44270	13250	0.227
	177.8	193.675	183.7	187.8	189.4
KB075A	7.5	8.125	7.731	7.893	7.955	16450	4800	27230	13870	0.245
	190.5	206.375	196.4	200.5	202.1
KB080A	8	8.625	8.231	8.393	8.453	17510	5020	50580	14490	0.259
	203.2	219.075	209.1	213.2	214.7
KB090A	9	9.625	9.231	9.393	9.451	19560	5420	56450	15600	0.29
	228.6	244.475	234.5	238.6	240
KB100A	10	10.625	10.231	10.393	10.449	21740	5780	62760	16710	0.322
	254	269.875	259.9	264	265.4
KB110A	11	11.625	11.231	11.393	11.447	23780	6130	68630	17780	0.354
	279.4	295.275	285.3	289.4	290.8
KB120A	12	12.625	12.231	12.393	12.445	25960	6530	74940	18850	0.386
	304.8	320.675	310.7	314.8	316.1
KB140A	14	14.625	14.231	14.393	14.439	30050	7200	86680	20760	0.445
	355.6	371.475	361.5	365.6	366.8
KB160A	16	16.625	16.231	16.393	16.433	34270	7870	98900	22670	0.509
	406.4	422.275	412.3	416.4	417.4
KB180A	18	18.625	18.231	18.393	18.425	38490	8490	111080	24490	0.572
	457.2	473.075	463.1	467.2	468
KB200A	20	20.625	20.231	20.393	20.416	42720	9110	123260	26230	0.635
	508	523.875	513.9	518	518.6
Серия KC
Тип	Размеры					Основные допустимые нагрузки				Вес
	дюйм/мм					Радиальная		Осевая
	d	D	L1	L2	L3	Cor	Cr	Coa	Ca	кг
KC040A	4	4.75	4.277	4.473	4.554	11340	4270	32720	12310	0.2
	101.6	120.65	108.6	113.6	115.7
KC042A	4.2	5	4.527	4.723	4.804	12050	4450	34760	12800	0.209
	107.95	127	115	120	122
KC045A	4.5	5.25	4.777	4.973	5.052	12710	4620	36760	13290	0.222
	114.3	133.35	121.3	126.3	128.3
KC047A	4.75	5	5.027	5.223	5.302	13420	4760	38760	13780	0.231
	120.65	139.7	127.7	132.7	134.7
KC050A	5	5.75	5.277	5.473	5.552	14140	4930	40760	14220	0.245
	127	146.05	134	139	141
KC055A	5.5	6.25	5.777	5.973	6.052	15290	5200	44090	14980	0.263
	139.7	158.75	146.7	151.7	153.7
KC060A	6	6.75	6.277	6.473	6.55	16670	5510	48100	15910	0.29
	152.4	171.45	159.4	164.4	166.4
KC065A	6.5	7.25	6.777	6.973	7.05	18050	5820	52100	16760	0.308
	165.1	184.15	172.1	177.1	179
KC070A	7	7.75	7.277	7.473	7.55	19200	6050	55430	17490	0.336
	177.8	196.85	184.4	189.8	197.8
KC075A	7.5	8.25	7.777	7.973	8.048	20580	6360	59470	18310	0.354
	190.5	208.55	197.5	202.5	204.4
KC080A	8	8.75	8.277	8.473	8.548	22010	6620	63480	19110	0.381
	203.2	222.25	210.2	215.2	217.1
KC090A	9	9.75	9.277	9.473	9.546	24540	7110	70810	20580	0.445
	228.6	247.65	235.6	240.6	242.5
KC100A	10	10.75	10.277	10.473	10.544	27290	7650	78810	22090	0.472
	254	273.05	267	266	267.8
KC110A	11	11.75	11.277	11.473	11.542	29870	8130	86190	23470	0.517
	279.4	298.45	286.4	291.4	293.2
KC120A	12	12.75	12.277	12.473	12.54	32400	8580	93520	24800	0.558
	304.8	323.85	311.8	316.8	318.5
KC140A	14	14.75	14.277	14.473	14.535	37740	9510	108900	27430	0.649
	355.6	374.65	413.4	418.4	419.8
KC160A	16	16.75	16.277	16.473	16.529	43030	10360	124240	29920	0.739
	406.4	425.25	413.4	418.4	419.8
KC180A	18	18.75	18.277	18.473	18.523	48360	11200	139620	32360	0.83
	457.2	476.25	464.2	469.2	470.5
KC200A	20	20.75	20.277	20.473	20.517	53470	11960	154330	34580	0.921
	508	527.05	515	520	521.1
Серия KD
Тип	Размеры					Основные допустимые нагрузки				Вес
	дюйм/мм					Радиальная		Осевая
	d	D	L1	L2	L3	Cor	Cr	Coa	Ca	кг
KD040A	4	5	4.37	4.63	4.741	15780	6580	45610	18940	0.363
	101.6	127	111	117.6	120.4
KD042A	4.25	5.25	4.62	4.88	4.991	16670	6800	48140	19650	0.381
	107.95	133.35	117.3	124	126.8
KD045A	4.5	5.5	4.87	5.13	5.241	17560	7020	50670	20310	0.4
	114.3	139.7	123.7	130.3	133.1
KD047A	4.75	5.75	5.12	5.38	5.49	18450	7290	53210	20980	0.422
	120.65	146.05	130	136.7	139.4
KD050A	5	6	5.37	5.63	5.74	19290	7510	55740	21650	0.445
	127	152.4	136.4	143	145.8
KD055A	5.5	6.5	5.87	6.13	6.238	21070	7960	60810	22940	0.481
	139.7	165.1	149.1	155.7	158.4
KD060A	6	7	6.37	6.63	6.738	22800	8400	65880	24180	0.522
	152.4	177.8	161.8	168.4	171.1
KD065A	6.5	7.5	6.87	7.13	7.236	24580	8800	70940	25430	0.562
	165.1	190.5	174.5	181.1	183.8
KD070A	7	8	7.37	7.63	7.736	26310	9200	76010	26630	0.603
	177.8	203.2	187.2	193.8	196.5
KD075A	7.5	8.5	7.87	8.13	8.236	28090	9650	81080	27780	0.644
	190.5	215.9	199.9	206.5	209.2
KD080A	8	9	8.37	8.63	8.734	29830	10050	86140	28940	0.689
	203.2	228.6	212.6	219.2	221.8
KD090A	9	10	9.37	9.63	9.732	33340	10800	96280	31160	0.767
	228.6	254	238	244.6	247.2
KD100A	10	11	10.37	10.63	10.732	36850	11560	106410	33340	0.848
	254	279.4	263.4	270	272.6
KD110A	11	12	11.37	11.63	11.73	40360	12270	116550	35380	0.93
	279.4	304.8	288.8	295.4	298
KD120A	12	13	12.37	12.63	12.728	43870	12980	126680	37430	1.01
	304.8	330.2	314.2	320.8	323.2
KD140A	14	15	14.37	14.63	14.724	50900	14310	146950	41290	1.17
	355.6	381	365	371.6	374
KD160A	16	17	16.37	16.63	16.718	57920	15600	167220	45030	1.33
	406.4	431.8	415.8	422.4	424.6
KD180A	18	19	18.37	18.63	18.712	64940	16850	187490	48580	1.49
	457.2	482.6	466.6	473.2	475.3
KD200A	20	21	20.37	20.63	20.705	71970	18050	207760	52050	1.66
	508	533.4	517.4	524	525.9
Серия KF
Тип	Размеры					Основные допустимые нагрузки				Вес
	дюйм/мм					Радиальная		Осевая
	d	D	L1	L2	L3	Cor	Cr	Coa	Ca	кг
KF040A	4	5	4.555	4.945	5.115	28230	12980	81520	37430	0.875
	101.6	139.7	115.7	125.6	129.9
KF042A	4.25	5.75	4.805	5.195	5.365	29340	13290	84680	38360	0.93
	107.95	146.05	122	132	136.3
KF045A	4.5	6	5.055	5.445	5.615	31520	13960	90950	40230	0.975
	114.3	152.4	128.4	138.3	142.6
KF047A	4.75	6.25	5.305	5.695	5.865	32580	14270	94060	41160	1.04
	120.65	158.75	134.7	144.7	149
KF050A	5	6.5	5.555	5.945	6.115	33650	14580	97210	42050	1.09
	127	165.1	141.1	151	155.3
KF055A	5.5	7	6.055	6.445	6.613	36940	15510	106590	44720	1.18
	139.7	177.8	153.8	163.7	168
KF060A	6	7.5	6.555	6.945	7.113	40180	16400	116020	47340	1.24
	152.4	190.5	166.5	176.4	180.7
KF065A	6.5	8	7.055	7.445	7.613	43430	17290	125440	49870	1.35
	165.1	203.2	179.2	189.1	193.4
KF070A	7	8.5	7.555	7.945	8.113	46720	18140	134820	52320	1.45
	177.8	215.9	191.9	201.8	206.1
KF075A	7.5	9	8.055	8.445	8.61	48900	18670	141080	53920	1.56
	190.5	228.6	204.6	214.5	218.7
KF080A	8	9.5	8.555	8.945	9.11	52140	19510	150510	56320	1.66
	203.2	241.3	217.3	227.2	231.4
KF090A	9	10.5	9.555	9.945	10.108	58630	21110	169310	60900	1.81
	228.6	266.7	242.7	252.6	256.7
KF100A	10	11.5	10.555	10.945	11.106	64100	22360	185000	64590	2.02
	254	292.1	268.1	278	282.1
KF110A	11	12.5	11.555	11.945	12.106	70590	23870	203800	68900	2.18
	279.4	317.5	293.5	303.4	307.5
KF120A	12	13.5	12.555	12.945	13.104	76010	25070	219490	72410	2.38
	304.8	342.9	318.9	328.3	332.8
KF140A	14	15.5	14.555	14.945	15.102	87970	27650	253990	79790	2.72
	355.6	393.7	369.7	379.6	383.6
KF160A	16	17.5	16.555	16.945	17.098	99920	30100	288440	86860	3.22
	406.4	444.5	420.5	430.4	434.3
KF180A	18	19.5	18.555	18.945	19.096	112950	32670	326090	94280	3.58
	457.2	495.3	471.3	481.2	485
KF200A	20	21.5	20.555	20.945	21.092	124910	34940	360580	100810	4.04
	508	546.1	522.1	532	535.7
Серия KG
Тип	Размеры					Основные допустимые нагрузки				Вес
	дюйм/мм					Радиальная		Осевая
	d	D	L1	L2	L3	Cor	Cr	Coa	Ca	кг
KG040A	4	6	4.742	5.258	5.491	42140	20980	121620	60590	1.64
	101.6	152.4	120.4	133.6	139.5
KG042A	4.25	6.25	4.992	5.508	5.741	44230	21690	227710	62630	1.74
	107.95	158.75	126.8	139.9	145.8
KG045A	4.5	6.5	5.242	5.758	5.989	46360	22360	133800	64590	1.79
	114.3	165.1	133.1	146.3	152.1
KG047A	4.75	6.75	5.492	6.008	6.239	48450	23030	139840	66540	1.89
	120.65	171.45	139.5	152.6	158.5
KG050A	5	7	5.742	6.258	6.489	50540	23690	145930	68450	2
	127	177.8	145.8	159	164.8
KG055A	5.5	7.5	6.242	6.758	6.989	54760	25030	158110	72190	2.15
	139.7	190.5	158.5	171.7	177.5
KG060A	6	8	6.742	7.258	7.489	58990	3040	170240	75830	2.3
	152.4	203.2	171.2	184.4	190.2
KG065A	6.5	8.5	7.242	7.758	7.987	63210	27520	182420	79430	2.45
	165.1	215.9	183.9	197.1	202.9
KG070A	7	9	7.742	8.258	8.487	67390	28720	194600	829000	2.66
	177.8	228.6	196.6	209.8	215.6
KG075A	7.5	9.5	8.242	8.758	8.987	71610	29920	206740	86320	2.81
	190.5	241.3	209.3	222.5	228.3
KG080A	8	10	8.742	9.258	9.485	75830	31070	218920	89700	2.97
	203.2	254	222	235.2	240.9
KG090A	9	11	9.742	10.258	10.485	84280	33340	243230	96190	3.27
	228.6	279.4	247.4	260.6	266.3
KG100A	10	12	10.742	11.258	11.483	92680	35520	367550	102500	3.63
	254	304.8	272.8	286	291.7
KG110A	11	13	11.742	12.258	12.481	101120	37650	291860	108640	3.94
	279.4	330.2	298.2	311.4	317
KG120A	12	14	12.742	13.258	13.481	109530	39690	316220	114590	4.3
	304.8	355.6	323.6	336.8	342.4
KG140A	14	16	14.742	15.258	15.478	126370	43650	364850	126060	4.94
	355.6	406.4	374.4	387.6	393.1
KG160A	16	18	16.742	17.258	17.474	143220	47470	413470	137040	5.62
	406.4	457.2	425.2	438.4	443.8
KG180A	18	20	18.742	19.258	19.472	160110	51120	462280	147570	6.26
	457.2	508	476	489.2	494.6
KG200A	20	22	20.742	21.258	21.468	176960	54670	510730	157750	6.89
	508	558.8	526.8	540	545.3
