Трехрядное ОПУ с цилиндрическими роликами — это крупногабаритное ОПУ с высокой несущей способностью

Такие изделия хорошо зарекомендовали себя в крупногабаритном оборудовании с чрезвычайно высокими требованиями к нагрузке, таком как портовые краны, морские краны, большие экскаваторы, ветроэнергетическое оборудование и другая тяжелая техника. Верхний и нижний ряды роликов в основном воспринимают осевую нагрузку и опрокидывающий момент. Средний ряд роликов воспринимает на себя радиальную нагрузку, обеспечивая стабильность ОПУ при воздействии радиальной силы.
Диапазон наружного диаметра: от 300 мм до 6000 мм
Материал колец: 42CrMo / 50Mn / C45
Материал роликов: GCr15
Материал сепаратора: сталь 20 или литой алюминиевый сплав ZL102
Материал дистанционных элементов: нейлон 6 / нейлон 66
Твердость дорожки качения при закалке: HRC55-62
Тип зацепления: без зубьев, внутреннее зацепление, внешнее зацепление

Свяжитесь с нами

Описание

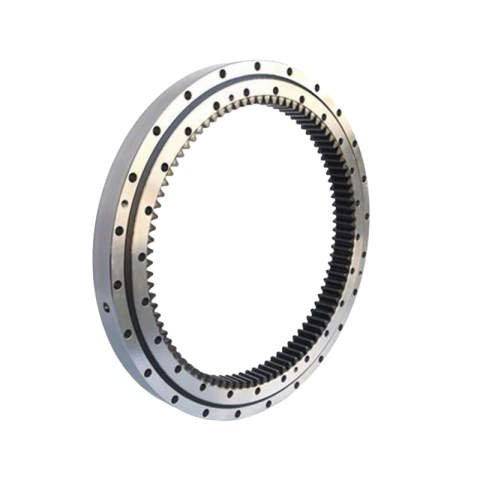

Внутренне зацепление

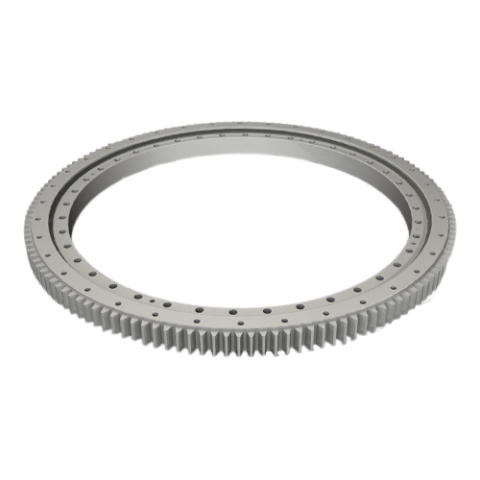

Наружное зацепление

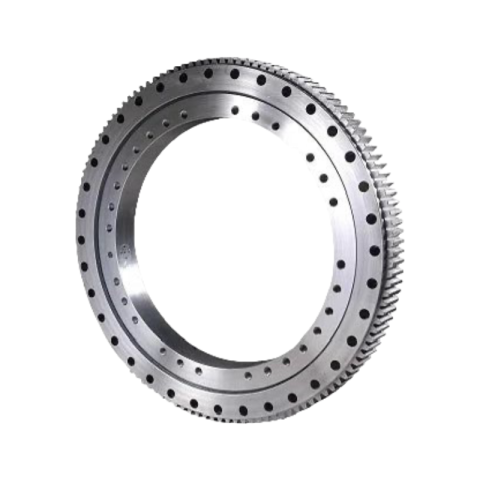

Без зацепления

Конструкция трёхрядного роликового ОПУ, включающая в себя три ряда цилиндрических роликов, значительно повышает его несущую способность и долговечность.

Трехрядная конструкция позволяет изделию одновременно выдерживать высокую осевую, радиальную и опрокидывающую нагрузки.
При этом, трехрядное ОПУ имеет относительно компактную конструкцию, что делает его незаменимым для применения в условиях ограниченного пространства.
Три ряда роликов обеспечивают более равномерное распределение нагрузки, что позволяет этим изделиям выдерживать суровые условия эксплуатации в течение длительного срока службы.

Этот тип опорно-поворотных устройств обеспечивает плавное и точное вращение даже под большими нагрузками, что делает его идеальным для применений, где необходима высокая точность движения.

Трехрядная конструкция позволяет компенсировать некоторое смещение между вращающимися и неподвижными компонентами, обеспечивая большую устойчивость к механическим ошибкам или деформациям в системе.

Данное ОПУ способно работать как в низкоскоростных, так и в высокоскоростных режимах, обеспечивая универсальность в различных механических системах.

Наименование	Базовые размеры			Монтажные размеры						Технологические размеры					Параметры зубчатого зацепления					Вес
Наименование	Наружный диаметр D, мм	Центровочный диаметр внутреннего кольца d, мм	Высота ОПУ H, мм	Диаметр расположения крепёжных отверстий наружного кольца D1, мм	Диаметр расположения крепёжных отверстий внутреннего кольца D2, мм	Количество крепёжных отверстий, n	Диаметр гладких крепёжных отверстий do, мм	Диаметр резьбовых крепёжных отверстий dt, мм	Глубина резьбы крепёжного отверстия, L, мм	Количество отверстий для смазки, n1	Внутренний диаметр наружного кольца D3, мм	Наружный диаметр внутреннего кольца d1, мм	Высота наружного кольца H1, мм	Смещение верхних торцов колец h, мм	Ширина зубчатого венца b, мм	Коэффициент смещения, x	Модуль, m	Диаметр окружности вершин зубьев De, мм	Количество зубьев, Z	Вес
133.25.500	634	366	148	598	402	24	18	M16	32	4	474	463	138	32	80	0.5	5	335	68	224
133.25.560	694	426	148	658	462	24	18	M16	32	1	534	523	138	32	80	0.5	5	395	80	240
133.25.630	764	496	148	728	532	28	18	M16	32	4	604	593	138	32	80	0.5	6	456	77	270
133.25.710	844	576	148	808	612	28	18	M16	32	4	684	673	138	32	80	0.5	6	534	90	300
133.32.800	964	636	182	920	680	36	22	M20	40	4	770	759	172	40	120	0.5	8	592	75	500
133.32.900	1064	736	182	1020	780	36	22	M20	40	4	870	859	172	40	120	0.5	8	688	87	600
133.32.1000	1164	836	182	1120	880	40	22	M20	40	5	970	959	172	40	120	0.5	10	780	79	680
133.32.1120	1284	956	182	1240	1000	40	22	M20	40	5	1090	1079	172	40	120	0.5	10	900	91	820
133.40.1250	1445	1055	220	1393	1107	45	26	M24	48	5	1213	1200	210	50	150	0.5	12	984	83	1200
133.40.1400	1595	1205	220	1543	1257	45	26	M24	48	5	1363	1350	210	50	150	0.5	12	1140	96	1300
133.40.1600	1795	1405	220	1743	1457	48	26	M24	48	6	1563	1550	210	50	150	0.5	14	1330	96	1520
133.40.1800	1995	1605	220	1943	1657	48	26	M24	48	6	1763	1750	210	50	150	0.5	14	1526	110	1750
133.45.2000	2221	1779	231	2155	1845	60	33	M30	60	6	1967	1945	219	54	160	0.5	16	1696	107	2400
133.45.2240	2461	2019	231	2395	2085	60	33	M30	60	6	2207	2185	219	54	160	0.5	16	1920	121	2700
133.45.2500	2721	2279	231	2655	2345	72	33	M30	60	8	2467	2445	219	54	160	0.5	18	2142	120	3000
133.45.2800	3021	2579	231	2955	2645	72	33	M30	60	8	2767	2745	219	54	160	0.5	18	2484	139	3400
133.50.3150	3432	2868	270	3342	2958	72	45	M42	84	8	3104	3090	258	65	180	0.5	20	2760	139	5000
133.50.3550	3832	3268	270	3742	3358	72	45	M42	84	8	3504	3490	258	65	180	0.5	20	3160	159	5680
133.50.4000	4282	3718	270	4192	3808	80	45	M42	84	8	3954	3940	258	65	180	0.5	22	3608	165	6470
133.50.4500	4782	4218	270	4692	4308	80	45	M42	84	8	4454	4440	258	65	180	0.5	22	4114	188	7320

Наименование	Базовые размеры			Монтажные размеры						Технологические размеры					Параметры зубчатого зацепления					Вес
	Наружный диаметр D, мм	Центровочный диаметр внутреннего кольца d, мм	Высота ОПУ H, мм	Диаметр расположения крепёжных отверстий наружного кольца D1, мм	Диаметр расположения крепёжных отверстий внутреннего кольца D2, мм	Количество крепёжных отверстий, n	Диаметр гладких крепёжных отверстий do, мм	Диаметр резьбовых крепёжных отверстий dt, мм	Глубина резьбы крепёжного отверстия, L, мм	Количество отверстий для смазки, n1	Внутренний диаметр наружного кольца D3, мм	Наружный диаметр внутреннего кольца d1, мм	Высота наружного кольца H1, мм	Смещение верхних торцов колец h, мм	Ширина зубчатого венца b, мм	Коэффициент смещения, x	Модуль, m	Диаметр окружности вершин зубьев De, мм	Количество зубьев, Z
131.25.500	634	366	148	598	402	24	18	M16	32	4	537	526	138	32	80	0.5	5	664	130	224
132.25.500																	6	664.8	108
131.25.560	694	426	148	658	462	24	18	M16	32	4	597	586	138	32	80	0.5	5	724	142	240
132.25.560																	6	724.8	118
131.25.630	764	496	148	728	532	28	18	M16	32	4	667	656	138	32	80	0.5	6	808.8	132	270
132.25.630																	8	806.4	98
131.25.710	844	576	148	808	612	28	18	M16	32	4	747	736	138	32	80	0.5	6	886.8	145	300
132.25.710																	8	886.4	108
131.32.800	964	636	182	920	680	36	22	M20	40	4	841	830	172	40	120	0.5	8	1006.4	123	500
132.32.800																	10	1008	98
131.32.900	1064	736	182	1020	780	36	22	M20	40	4	941	930	172	40	120	0.5	8	1102.4	135	600
132.32.900																	10	1108	108
131.32.1000	1164	836	182	1120	880	40	22	M20	40	5	1041	1030	172	40	120	0.5	10	1218	119	680
132.32.1000																	12	1221.6	99
131.32.1120	1284	956	182	1240	1000	40	22	M20	40	5	1161	1150	172	40	120	0.5	10	1338	131	820
132.32.1120																	12	1341.6	109
131.40.1250	1445	1055	220	1393	1107	45	26	M24	48	5	1300	1287	210	50	150	0.5	12	150.6	123	1200
132.40.1250																	14	1509.2	105
131.40.1400	1595	1205	220	1543	1257	45	26	M24	48	5	1450	1437	210	50	150	0.5	12	1665.6	136	1300
132.40.1400																	14	1663.2	116
131.40.1600	1795	1405	220	1743	1457	48	26	M24	48	6	1650	1637	210	50	150	0.5	14	1873.2	131	1520
132.40.1600																	16	1868.8	114
131.40 1800	1995	1605	220	1943	1657	48	26	M24	48	6	1850	1837	210	50	150	0.5	14	2069.2	145	1750
132.40.1800																	16	2076.8	127
131.45.2000	2221	1779	231	2155	1845	60	33	M30	60	6	2055	2033	219	54	160	0.5	16	2300.8	141	2400
132.45.2000																	18	2300.4	125
131.45.2240	2461	2019	231	2395	2085	60	33	M30	60	6	2295	2273	219	54	160	0.5	16	2556.8	157	2700
132.45.2240																	18	2552.4	139
131.45.2500	2721	2279	231	2655	2345	72	33	M30	60	8	2555	2533	219	54	160	0.5	18	2822.4	154	3000
132.45.2500																	20	2816	138
131.45.2800	3021	2579	231	2955	2645	72	33	M30	60	8	2855	2833	219	54	160	0.5	18	3110.4	170	3400
132.45.2800																	20	3116	153
131.50.3150	3432	2868	270	3342	2958	72	45	M42	84	8	3213	3196	258	65	180	0.5	20	3536	174	50000
132.50.3150																	22	3537.6	158
131.50.3550	3832	3268	270	3742	3358	72	45	M42	84	8	3613	3596	258	65	180	0.5	22	3936	194	5680
132.50.3550																	22	393.6	176
131.50.4000	4282	3718	270	4192	3808	80	45	M42	84	8	4063	4046	258	65	180	0.5	22	4395.6	197	6470
132.50.4000																	25	4395	173
131.50.4500	4782	4218	270	4692	4308	80	45	M42	84	8	4563	4546	258	65	180	0.5	22	4901.6	220	7320
132.50.4500																	25	4895	193

Наименование	Базовые размеры			Монтажные размеры						Технологические размеры					Вес
Наименование	Наружный диаметр D, мм	Центровочный диаметр внутреннего кольца d, мм	Высота ОПУ H, мм	Диаметр расположения крепёжных отверстий наружного кольца D1, мм	Диаметр расположения крепёжных отверстий внутреннего кольца D2, мм	Количество крепёжных отверстий, n	Диаметр гладких крепёжных оверстий do, мм	Диаметр резьбовых крепёжных отверстий dt, мм	Глубина резьбы крепёжного отверстия, L, мм	Количество отверстий для смазки, n1	Внутренний диаметр наружного кольца D3, мм	Наружный диаметр внутреннего кольца d1, мм	Высота наружного кольца H1, мм	Смещение верхних торцов колец h, мм	Вес
130.25.500	634	366	148	598	402	24	18	M16	32	4	474	463	10	32	224
130.25.560	694	426	148	658	462	24	18	M16	32	4	534	523	10	32	240
130.25.630	764	496	148	728	532	28	18	M16	32	4	604	593	10	32	270
130.25.710	844	576	148	808	612	28	18	M16	32	4	684	673	10	32	300
130.32.800	964	636	182	920	680	36	22	M20	40	4	770	759	10	40	500
130.32.900	1064	736	182	1020	780	36	22	M20	40	4	870	859	10	40	600
130.32.1000	1164	836	182	1120	880	40	22	M20	40	5	970	959	10	40	680
130.32.1120	1284	956	182	1240	1000	40	22	M20	40	5	1090	1079	10	40	820
130.40.1250	1445	1055	220	1393	1107	45	26	M24	48	5	1213	1200	10	50	1200
130.40.1400	1595	1205	220	1543	1257	45	26	M24	48	5	1363	1350	10	50	1300
130.40.1600	1795	1405	220	1743	1457	48	26	M24	48	6	1563	1550	10	50	1520
130.40.1800	1995	1605	220	1943	1657	48	26	M24	48	6	1763	1750	10	50	1750
130.45.2000	2221	1779	231	2155	1845	60	33	M30	60	6	1967	1945	12	54	2400
130.45.2240	2461	2019	231	2395	2085	60	33	M3O	60	6	2207	2185	12	54	2700
130.45.2500	2721	2279	231	2655	2345	72	33	M30	60	8	2467	2445	12	54	3000
130.45.2800	3021	2579	231	2955	2645	72	33	M30	60	8	2767	2745	12	54	3400
130.50.3150	3432	2868	270	3342	2958	72	45	M42	84	8	3104	3090	12	65	5000
130.50.3550	3832	3268	270	3742	3358	72	45	M42	84	8	3504	3490	258	65	5680
130.05.4000	4282	3718	270	4192	3808	80	45	M42	84	8	3954	3940	258	65	6470
130.50.4500	4782	4218	270	4692	4308	80	45	M42	84	8	4454	4440	258	65	7320
