Двухрядное шариковое ОПУ купить — Продукция LTZC от официального представителя ПКФ АВА

Двухрядное шариковое ОПУ имеет две дорожки качения.

Такое ОПУ способно одновременно выдерживать три основных показателя – осевую и радиальную нагрузку, и опрокидывающий момент.

Оно отличается компактной конструкцией и малым весом, а также хорошими самоцентрирующимися характеристиками.

Оно широко используется в строительной технике среднего и малого размера, подъемно-транспортном оборудовании, медицинском оборудовании, радиолокационных устройствах и в других областях, требующих компактной конструкции и средней грузоподъемности.
Диапазон внешнего диаметра: от 300 мм до 6000 мм
Материал колец: 42CrMo / 50Mn / C45
Материал шариков: GCr15
Материал сепаратора: сталь 20 или литой алюминиевый сплав ZL102
Материал дистанционных элементов: нейлон 6 / нейлон 66
Твердость дорожки качения при закалке: HRC55-62
Тип зацепления: без зубьев, внутреннее зацепление, наружное зацепление

Свяжитесь с нами

Описание

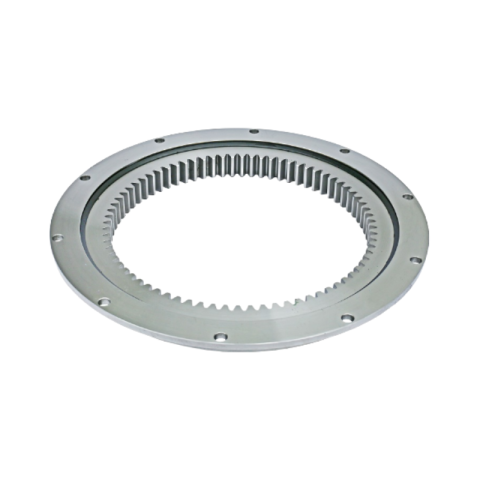

Внутренне зацепление

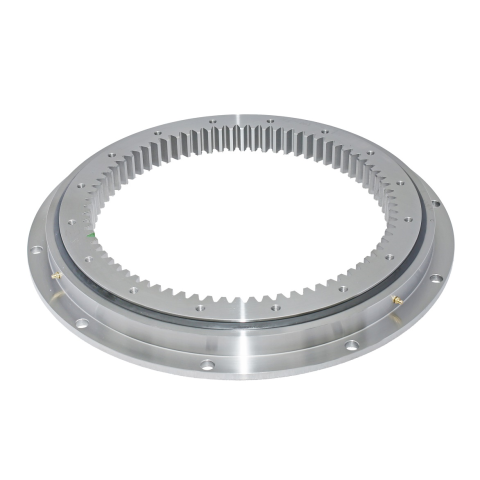

Наружное зацепление

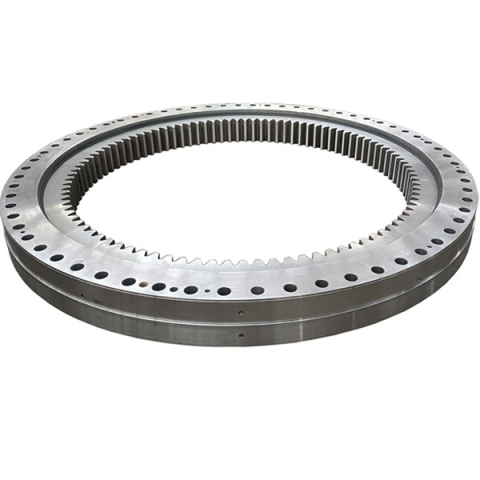

Без зацепления

Двухрядное шариковое опорно-поворотное устройство способно одновременно воспринимать опрокидывающий момент, осевую и радиальную нагрузку. Верхний ряд шариков в основном принимает на себя осевую нагрузку и положительный опрокидывающий момент. Нижний ряд шариков воспринимает противоположный опрокидывающий момент. Конструкция колец может быть двух типов: цельная и разъемная. Как правило, цельная конструкция обеспечивает большую жесткость. Двухрядное ОПУ изготавливаются с металлическими сепараторами (для оборудования с большими скоростями вращения), с нейлоновыми дистанционными элементами и без сепаратора. Грузоподъемность ОПУ без сепаратора, безусловно, выше. Данные изделия в основном предназначены для работы в условиях осевой нагрузки и больших опрокидывающих моментов.
Особенности двухрядного шарикового ОПУ:
• Компактная конструкция;
• Сбалансированная несущая способность;
• Хорошее самоцентрирование.

Наименование	Базовые размеры			Монтажные размеры				Технологические размеры					Параметры зубчатого зацепления					Вес
	Наружный диаметр D, мм	Центровочный диаметр внутреннего кольца d, мм	Высота ОПУ H, мм	Диаметр расположения крепёжных отверстий наружного кольца D1, мм	Диаметр расположения крепёжных отверстий внутреннего кольца D2, мм	Количество крепёжных отверстий, n	Диаметр гладких крепёжных отверстий do, мм	Количество отверстий для смазки, n1	Внутренний диаметр наружного кольца D3, мм	Наружный диаметр внутреннего кольца d1, мм	Высота наружного кольца H1, мм	Смещение верхних торцов колец h, мм	Ширина зубчатого венца b, мм	Коэффициент смещения, x	Модуль, m	Диаметр окружности вершин зубьев De, мм	Количество зубьев, Z
023.25.500	616	384	106	580	420	20	18	4	482	477	96	26	60	0.5	5	257	72	100
024.25.500															6	350.4	59
023.25.560	676	444	106	640	480	20	18	4	542	537	96	26	60	0.5	5	417	84	115
024.25.560															6	410.4	69
023.25.630	746	514	106	710	550	24	18	4	612	607	96	26	60	0.5	6	482.4	81	130
024.25.630															8	475.2	60
023.25.710	826	594	106	790	630	24	18	4	692	687	96	26	60	0.5	6	560.4	94	140
024.25.710															8	555.2	70
023.30.800	942	658	124	898	702	30	22	6	777	771	114	29	80	0.5	8	619.2	78	200
024.30.800															10	614	62
023.30.900	1042	758	124	998	802	30	22	6	877	871	114	29	80	0.5	8	715.2	90	250
024.30.900															10	714	72
023.30.1000	1142	858	124	1098	902	36	22	6	977	971	114	29	80	0.5	10	814	82	300
024.30.1000															12	796.8	67
023.30.1120	1262	978	124	1218	1022	36	22	6	1097	1091	114	29	80	0.5	10	924	93	340
024.30.1120															12	916.8	77
023.40.1250	1426	1074	160	1374	1126	40	26	5	1215	1214	150	39	90	0.5	12	1012.8	85	580
024.40.1250															14	1013.6	73
023.40.1400	1576	1224	160	1524	1272	40	26	5	1365	1364	150	39	90	0.5	12	1156.8	97	650
024.40.1400															14	1153.6	83
023.40.1600	1776	1424	160	1724	1476	45	26	5	1565	1564	150	39	90	0.5	14	1349.6	97	750
024.40.1600															16	1350.4	85
023.40.1800	1976	1624	160	1924	1676	45	26	5	1765	1764	150	39	90	0.5	14	1545.6	111	820
024.40.1800															16	1542.4	97
023.50.2000	2215	1785	190	2149	1851	48	33	8	1965	1962	178	47	120	0.5	16	1702.4	107	1150
024.50.2000															18	1699.2	95
023.50.2240	2455	2025	190	2389	2091	48	33	8	2206	2202	178	47	120	0.5	16	1942.4	122	1500
024.50.2240															18	133.2	108
023.50.2500	2715	2285	190	2649	2351	56	33	8	2465	2462	178	47	120	0.5	18	2203.2	123	1700
024.50.2500															20	2188	110
023.50.2800	3015	2585	190	2949	2651	56	33	8	2765	2762	178	47	120	0.5	18	2491.2	139	1900
024.50.2800															20	2488	125
023.60.3150	3428	2872	226	3338	2962	56	45	8	3104	3102	214	56	150	0.5	20	2768	139	3300
024.60.3150															22	2758.8	126
023.60.3550	3828	3272	226	3738	3362	56	45	8	3504	3502	214	56	150	0.5	20	3168	159	3700
024.60.3550															22	3176.8	145
023.60.4000	4278	3722	226	4188	3812	60	45	10	3954	3952	214	56	150	0.5	22	3616.8	165	4200
024.60.4000															2	3600	145
023.60.4500	4778	4222	226	4688	4312	60	45	10	4454	4452	214	56	150	0.5	22	4122.8	188	4700
024.60.4500															25	4110	165

Наименование	Базовые размеры			Монтажные размеры				Технологические размеры					Параметры зубчатого зацепления					Вес
	Наружный диаметр D, мм	Центровочный диаметр внутреннего кольца d, мм	Высота ОПУ H, мм	Диаметр расположения крепёжных отверстий наружного кольца D1, мм	Диаметр расположения крепёжных отверстий внутреннего кольца D2, мм	Количество крепёжных отверстий, n	Диаметр гладких крепёжных отверстий do, мм	Количество отверстий для смазки, n1	Внутренний диаметр наружного кольца D3, мм	Наружный диаметр внутреннего кольца d1, мм	Высота наружного кольца H1, мм	Смещение верхних торцов колец h, мм	Ширина зубчатого венца b, мм	Коэффициент смещения, x	Модуль, m	Диаметр окружности вершин зубьев De, мм	Количество зубьев, Z
021,25.500	616	384	106	580	420	20	18	4	523	518	96	26	60	0.5	5	644	126	100
022.25.500															6	646.8	105
021.25.560	676	444	106	640	480	20	18	4	583	578	96	26	60	0.5	5	704	138	115
022.25.560															6	706.8	115
021.25.630	746	514	106	710	550	24	18	4	653	648	96	26	60	0.5	6	790.8	129	130
022.25.630															8	790.4	96
021.25.710	826	594	106	790	630	24	18	4	733	728	96	26	60	0.5	6	862.8	141	140
022.25.710															8	862.4	105
021.30.800	942	658	124	898	702	30	22	6	829	823	114	29	80	0.5	8	982.4	120	200
022.30.800															10	988	96
021.30.900	1042	758	124	998	802	30	22	6	929	923	114	29	80	0.5	8	1086.4	133	250
022.30.900															10	1088	106
021.30.1000	1142	858	124	1098	902	36	22	6	1029	1023	114	29	80	0.5	10	1198	117	300
022.30.1000															12	1197.6	97
021.30.1120	1262	978	124	1218	1022	36	22	6	1148	1143	114	29	80	0.5	10	1318	129	340
022.30.1120															12	1317.6	107
021.40.1250	1426	1074	160	1374	1126	40	26	5	1286	1282	150	39	90	0.5	12	1497.6	122	580
022.40.1250															14	1495.2	104
021.40.1400	1576	1224	160	1524	1272	40	26	5	1436	1432	150	39	90	0.5	12	1641.6	134	650
022.40.1400															14	1649.2	115
021.40.1600	1776	124	160	1724	176	45	26	5	1636	1635	150	39	90	0.5	14	1845.2	129	750
022.40.1600															16	1852.8	113
021.40.1800	1976	1624	160	1924	1676	45	26	5	1836	1835	150	39	90	0.5	14	2055.2	144	820
022.40.1800															16	2060.8	126
021.50.2000	2215	1785	190	249	1851	48	33	8	2038	2035	178	47	120	0.5	16	2300.8	141	1150
022.50.2000															18	2300.4	125
021.50.2240	2455	2025	190	2389	2091	48	33	8	278	2275	178	47	120	0.5	6	2540.8	156	1500
022.50.2240															18	2552.4	139
021.50.2500	2715	2285	190	2649	2351	56	33	8	2538	2532	178	47	120	0.5	18	2804.4	153	1700
022.50.2500															20	2816	138
021.50.2800	3015	2585	190	2949	2651	56	33	8	2838	2832	178	47	120	0.5	18	3110.4	170	1900
022.50.2800															20	3116	153
021.60.3150	3428	2872	226	3338	2962	56	45	8	3198	3196	214	56	150	0.5	20	3536	174	3300
022.60.3150															22	3537.6	158
021.60.3550	3828	3272	226	3738	3362	56	45	8	3598	3596	214	56	150	0.5	20	3936	94	3700
022.60.3550															22	3933.6	176
021.60.4000	4278	3722	226	4188	3812	60	45	10	4048	4046	214	56	150	0.5	22	4395.6	197	4200
022.60.4000															25	4395	13
021.60.4500	4778	4222	226	4688	4312	60	45	10	4548	4546	214	56	150	0.5	22	4879.6	219	4700
022.60.4500															25	4895	193

Наименование	Базовые размеры			Монтажные размеры				Технологические размеры					Вес
Наименование	Наружный диаметр D, мм	Центровочный диаметр внутреннего кольца d, мм	Высота ОПУ H, мм	Диаметр расположения крепёжных отверстий наружного кольца D1, мм	Диаметр расположения крепёжных отверстий внутреннего кольца D2, мм	Количество крепёжных отверстий, n	Диаметр гладких крепёжных отверстий do, мм	Количество отверстий для смазки, n1	Внутренний диаметр наружного кольца D3, мм	Наружный диаметр внутреннего кольца d1, мм	Высота наружного кольца H1, мм	Смещение верхних торцов колец h, мм	Вес
020.25.500	616	384	106	580	420	20	18	4	482	477	96	26	100
020.25.560	676	444	106	640	480	20	18	4	542	537	96	26	115
020.25.630	746	514	106	710	550	24	18	4	612	607	96	26	130
020.25.710	826	594	106	790	630	24	18	4	692	687	96	26	140
020.30.800	942	658	124	898	702	30	22	6	777	771	114	29	200
020.30.900	1042	758	124	998	802	30	22	6	877	871	114	29	250
020.30.1000	1142	858	124	1098	902	36	22	6	977	971	114	29	300
020.30.1120	1262	978	124	1218	1022	36	22	6	1097	1091	114	29	340
020.40.1250	1426	1074	160	1374	1126	40	26	5	1215	1214	150	39	580
020.40.1400	1576	1224	160	1524	1272	40	26	5	1365	1364	150	39	650
020.40.1600	1776	1424	160	1724	1476	45	26	5	1565	1564	150	39	750
020.40 1800	1976	1624	160	1924	1676	45	26	5	1765	1764	150	39	820
020.50.2000	2215	1785	190	2149	1851	48	33	8	1965	1962	178	47	1150
020.50.2240	2455	2025	190	2389	2091	48	33	8	2206	2202	178	47	1500
020.50.2500	2715	2285	190	2649	2351	56	33	8	2465	2462	178	47	1700
020.50.2800	3015	2585	190	2949	2651	56	33	8	2765	2762	178	47	1900
020.60.3150	3428	2872	226	3338	2962	56	45	8	3104	3102	214	56	3300
020.60.3550	3828	3272	226	3738	3362	56	45	8	3504	3502	214	56	3700
020.60.4000	4278	3722	226	4188	3812	60	45	10	3954	3952	214	56	4200
020.60.4500	4778	4222	226	4288	4312	60	45	10	4454	4452	214	56	4700
